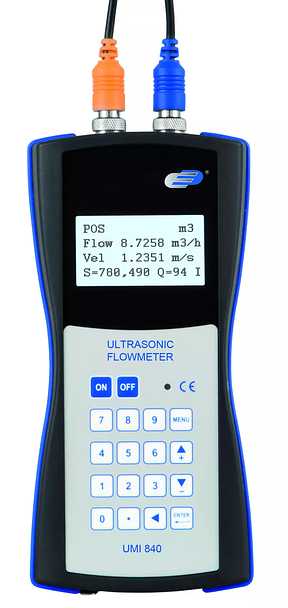

UMI 840 Ultraschall-Durchflussmessgerät

Ultraschall-Durchflussmessgerät zur Messung von Strömungsgeschwindigkeiten und Durchfluss.



Messprinzip

Der Durchflussmesser wurde entwickelt, um die Strömungsgeschwindigkeit von Flüssigkeiten in Rohrleitungen zu messen. Die Signalwandler / Sensoren arbeiten berührungslos, sie werden auf die Leitungen aufgesetzt und unterliegen somit keinerlei Verschleiß. Das UMI 840 arbeitet mit zwei Signalwandlern (kurz: Sensoren), die sowohl als Ultraschallsender als auch -empfänger arbeiten. Die Sensoren werden in einem definierten Abstand untereinander von außen an der Rohrwandung angebracht. Die Sensoren können im Z (Z-Methode) montiert werden, in diesem Fall geht der Ultraschall einmal durch das Rohr. Wenn die Sensoren in der W-Methode befestigt werden, geht der Schall viermal durch das Rohr. Bei der Z-Methode werden die Sensoren auf gegenüberliegenden Seiten befestigt. Der Schall geht schräg durch das Rohr bzw. durch die Flüssigkeit im Rohr. Die richtige Auswahl der Methode hängt vom Rohr und von der Beschaffenheit des Mediums ab

fürRohr­größe Sen­sor 1: 20...108mm (im Lieferumfang)
Sen­sor 2: 57...720mm (optional)





Bedienungsanleitung

Messbereich -32...+32 m/s​
Genauigkeit Für Durchmesser >50mm +- 1,5% vom Messwert
Für Durch­messer < 50mm +- 3,5% vom Messwert
Auflösung 0001 m/s
Reproduzierbarkeit +- 1% vom Messwert
Ansprechzeit ...999 Sekun­den, frei konfigurierbar
Einsatztemperatur -30...+160°C
Sensorgröße mitgelieferter Sensor: 45x45x30 mm
optionaler Sensor:57 bis 720 mm

Messmedium Alle Flüssigkeiten mit einer Unreinheit von <5% und einem Durchfluss von > 0,03m3/​h
Daten­aus­gang USB
Span­nungsversorgung 3x AA Ni MH Akku / 2100 mAh



  Bestellnummer Preis
Durchfluss,Messgerät 5020-0840 1250,00
